Конструкция стен современного каркасного дома состоит из нескольких технологических слоев, каждый из которых выполняет строгую инженерную функцию. Правильное проектирование и сборка «пирога» каркасной стены напрямую определяют энергоэффективность здания, его звукоизоляцию, пожарную безопасность и общий жизненный цикл. Ниже приведен детальный разбор всех конструктивных элементов внешней стены.
1. Внутренняя обшивка: жесткость и звукоизоляция
Внутренняя обшивка оказывает ключевое влияние на огнестойкость, защиту от шума и пространственную жесткость силового каркаса. В скандинавской строительной практике рекомендуется использовать двухслойную зашивку с внутренней стороны.
Нижний (базовый) слой выполняется из прочных деревянных панелей или ОСП (OSB), которые служат жестким основанием и надежной крепежной поверхностью для мебели. Финишный слой из гипсокартона обеспечивает идеальную плоскость под чистовую отделку и значительно повышает показатели пожаробезопасности комнат.
2. Воздухо- и пароизоляционный слой
Пароизоляция защищает утеплитель от проникновения влажного пара изнутри жилых помещений. Чаще всего для этой цели применяется специальная толстая первичная полиэтиленовая пленка толщиной 200 мкм. В современном строительстве также активно используются инновационные адаптивные мембраны с переменной паропроницаемостью, которые реагируют на уровень влажности и улучшают способность конструкций к высыханию в теплое время года. Но классическая плёнка сейчас это более практичный способ выполнить качественную пароизоляцию.
Особой сложностью при проектировании и монтаже является обеспечение абсолютной непрерывности пароизоляционного контура. Все стыки полотен, нахлесты, а также места случайных проколов или прохода инженерных коммуникаций необходимо герметично проклеивать специализированным системным скотчем. Или использовать специальные проходные мембраны для труб и кабелей сквозь слой пароизоляции.
3. Стойки каркаса, обвязка и теплоизоляционный материал
Размер поперечного сечения и шаг расстановки вертикальных стоек каркаса существенно влияют на несущую способность стен и сопротивление конструкций давлению на нижнюю и верхнюю обвязку. Это является главным прочностным фактором для традиционной каркасной технологии.
Толщина стоек подбирается исходя из требуемого объема теплоизоляции. Если утеплитель одновременно выполняет функцию противопожарной защиты, он должен иметь высокую температуру плавления. В качестве такого огнестойкого материала инженеры Мё.Манс используют изделия из базальтовой (каменной) ваты.
4. Ветрозащитный слой и наружная жесткость
Ветрозащитная мембрана или плита защищает утеплитель от выдувания тепла, а также предохраняет внутренние слои от атмосферных осадков. Для улучшения теплотехнических и влагостойких свойств строительного элемента рекомендуется размещать дополнительный слой перекрестного утепления снаружи ветрозащиты.
Каркасная стена также может быть спроектирована с использованием жестких ветрозащитных МДВП-плит, которые одновременно увеличивают общую жесткость здания. При проектировании таких систем важно помнить, что плотность плит может влиять на показатели звукоизоляции, поэтому каждый случай требует индивидуального инженерного расчета.
5. Вентиляционный зазор и внешняя облицовка фасада
В конструкции внешней каркасной стены за финишной отделкой обязательно должен быть обустроен равномерный вертикальный вентиляционный зазор (обычно от 30 до 50 мм). Он необходим для беспрепятственного удаления конденсата и избыточной влаги с наружной стороны стены. Наличие правильного вентзазора гарантирует, что деревянные элементы подсистемы останутся сухими в любой сезон. Для финишной облицовки могут быть применены любые современные фасадные материалы: от штукатурки и сайдинга до скандинавской фасадной доски тонкопиленого профиля.
(Чертежи и схемы: Схематичный элемент внешней стены каркасного дома / Схематичный элемент внутренней стены в каркасном доме).

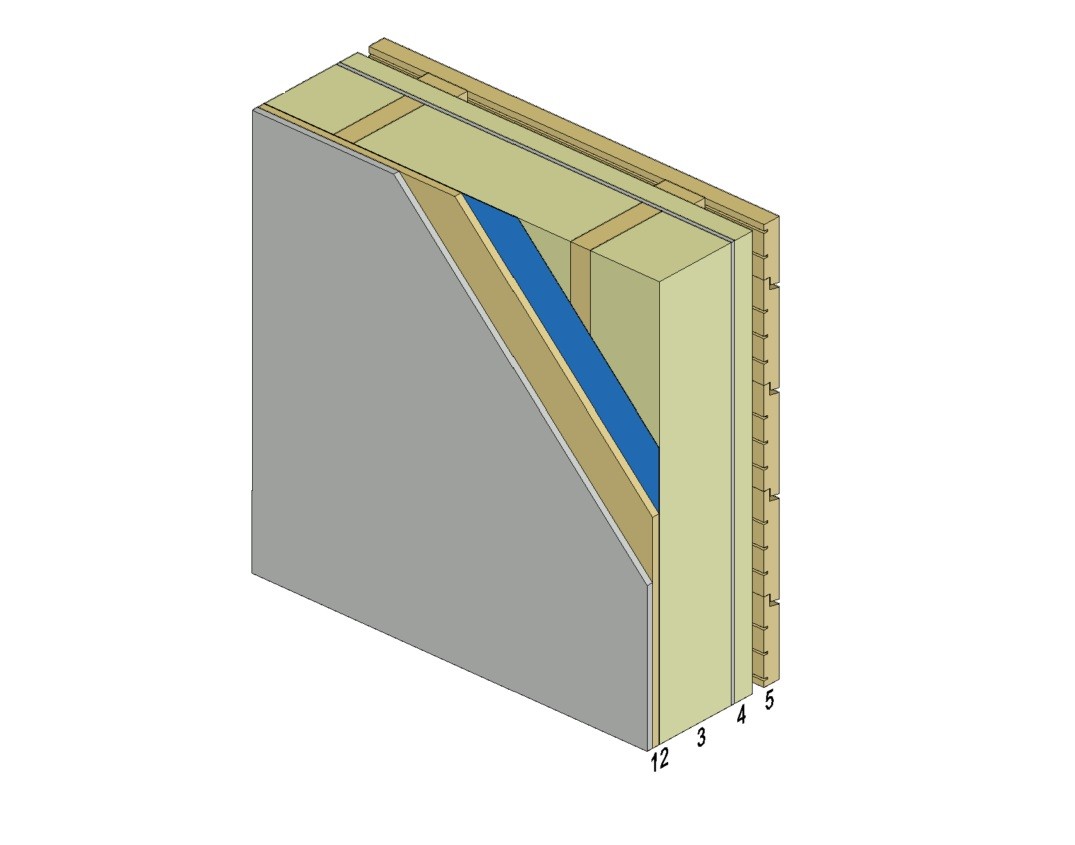

Схематичный элемент внешней стены каркасного дома

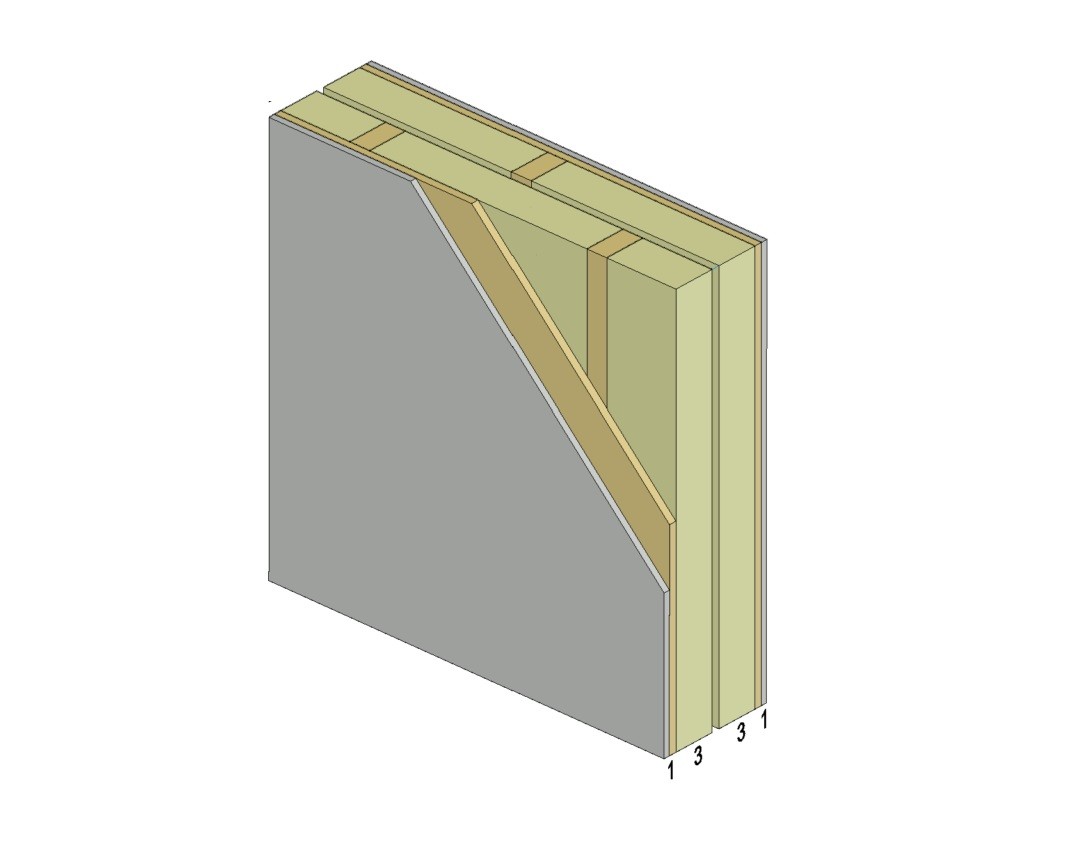

Схематичный элемент внутренней стены в каркасном доме
